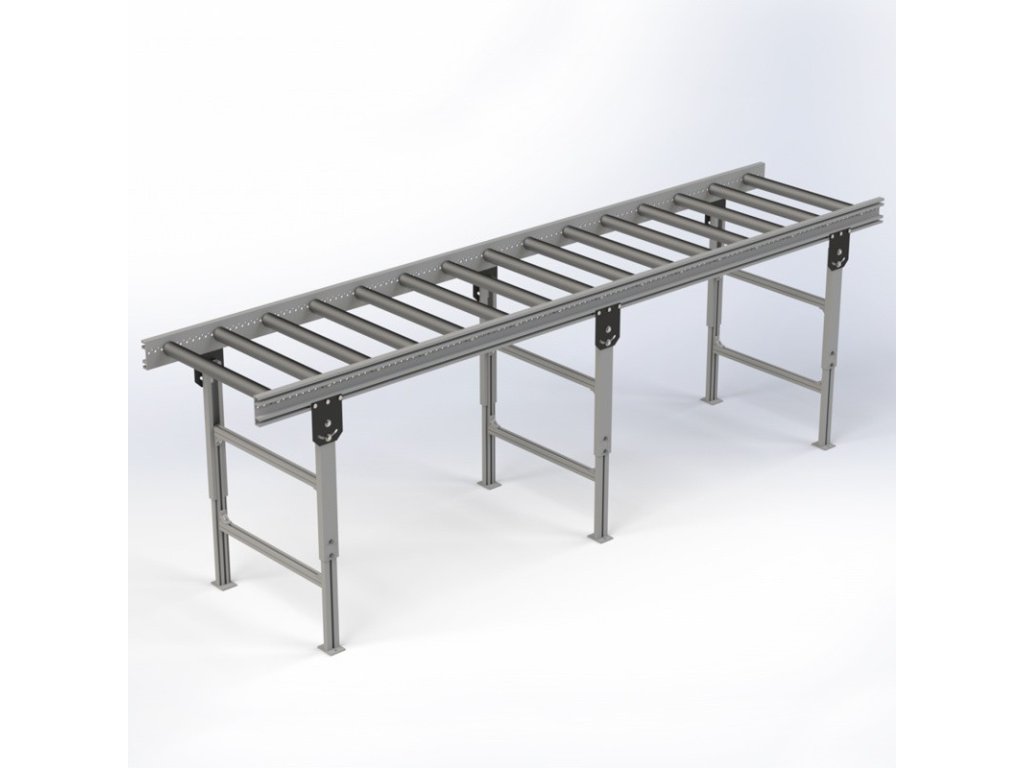

Výškově nastavitelná noha dopravníku, šířka 450 mm

Detailní popis produktu

Využití:

• Lze použít prakticky pro všechny dopravníkových systémů.
• Společně s námi dodávanými dopravníkovými profily a dopravníkovými válci si můžete jednoduše a pohodlně poskládat sami gravitační dopravník.
• Každá šířka je kompatibilní s našimi válci

Vlastnosti:

Lehce výškově nastavitelná, materiál eloxovaný hliník. Barevné provedení úchytných konzolí k profilu se může lišit od zobrazeného.

Dodávaná je ve třech variantách (šířka x základní výška nohy):

• 450 x 900 mm (použití pro válce 400 mm)
• 650 x 900 mm (použití pro válce 600 mm)
• 850 x 900 mm (použití pro válce 800 mm)

Postup při montáži dopravníku:

• Na montážní matice nohy nasuňte hliníkový profil.
• Po nastavení potřebné vzdálenosti nohy od začátku profilu dotáhněte šrouby matice.
• Stejně nasaďte a utáhněte profil na protilehlé matici nohy.
• DŮLEŽITÉ UPOZORNĚNÍ: Oba profily musí být upevněné ve stejné vzdálenosti k noze, aby nedošlo ke zkřížení válců.
• Nasaďte jednotlivé válce do děr v profilu v požadované rozteči.
• Pro upevnění použijte šrouby 8x16
• Nastavte si požadovaný sklon dopravníku pomocí nastavitelné výšky nohy
• Dopravník je hotový
